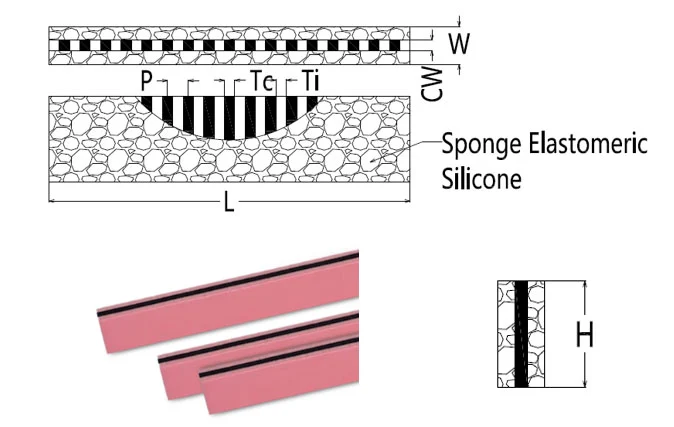

Los conectores Zebra tipo YP están soportados por una capa de silicona aislante de espuma de esponja en ambos lados de la capa de cebra para cumplir con más aplicaciones donde el aislamiento es crítico. Al mismo tiempo, la capa de espuma es muy blanda, por lo que en aplicaciones prácticas sólo se requiere una pequeña fuerza de compresión para lograr un buen rendimiento de contacto.
Para garantizar que los conectores cebra se fabriquen correctamente, las especificaciones de nomenclatura son las siguientes:
La elasticidad superior de los conectores de caucho conductivo puede evitar efectivamente el riesgo de un buen contacto con los componentes debido a la deformación por envejecimiento y la caída accidental de las piezas estructurales durante el uso de equipos electrónicos, pero con la deformación de las piezas estructurales y el cambio de la fuerza de compresión, la relación de compresión y la resistencia de los conectores de caucho conductores también cambiarán, y es necesario considerarlo completamente al configurar las piezas estructurales y los conectores de caucho conductores. Como sigue:
Estría: YP P0.1 10×5×2.5mm CW0.8

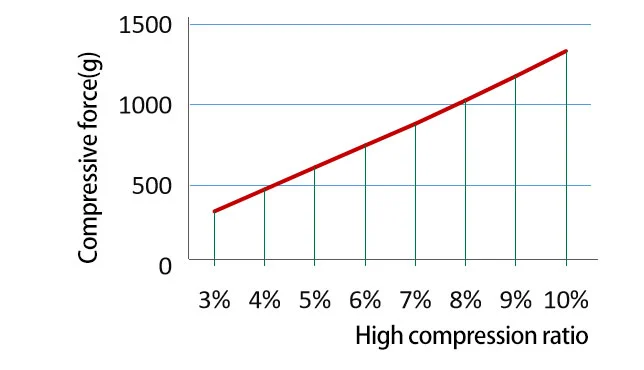

Relación entre fuerza de compresión y relación de compresión.

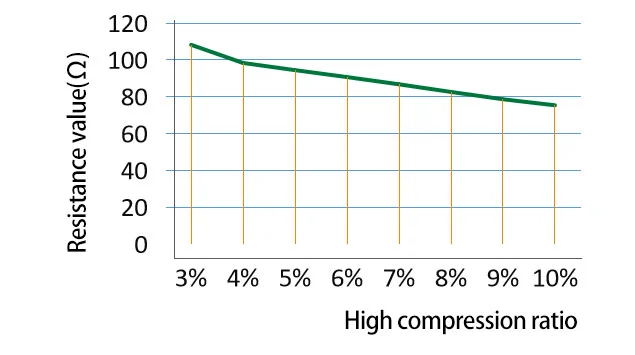

Relación resistencia versus compresión
R = Valor de resistencia (Ω)
CW = Ancho conductivo (mm)
L = Longitud conductora (mm)
H = Altura conductora (mm)
ρ = resistividad del volumen (Ω·cm)
El proceso de prueba debe mantenerse > 10 % de relación de compresión para obtener resultados de prueba precisos.
F = Presión de prensa (g)
D = Relación de compresión D = (H-H1) ÷ H
E0 = Módulo de elasticidad de la capa de cebra 3,5 MPa
E1 = Módulo de elasticidad del revestimiento aislante 1,7 MPa
H = Altura del conector de goma conductora (mm)
W = Ancho del conector de goma conductora (mm)
CW = Ancho de capa de cebra (mm)
W1 = Ancho del revestimiento aislante (mm) W2 = W-W1
L = Longitud del conector de goma conductora (mm)
Estándar de implementación: GB2439, GB/T528
| Proyecto | Valores de especificación | |||
| Material | capa conductora | Capa aislante | Forro de espuma | |
| Caucho de silicona conductor | Silástico | Silástico | ||
| Rutina | Baja resistencia | Rutina | Rutina | |
| Dureza(A) | 65±5 | 70±5 | 65±5 | 40±5 |
| Resistividad de volumen(Ω·cm) | <6 | <3 | >1012 | >1012 |
| Resistencia a la tracción (mPa) | >4 | >5 | >4 | >4 |
| Alargamiento(%) | >100 | >150 | >100 | >300 |
| Resistencia al desgarro (N/mm) | >8 | >12 | >10 | >12 |
| Color | Negro | Blanco | Rosa | |
| Temperatura de funcionamiento | Humedad de funcionamiento (%) 25 ℃ | Corriente máxima de funcionamiento (mA/mm2) | |
| Mínimo | Máximo | ||
| -50 | 150 | 85 | 2.5 |
