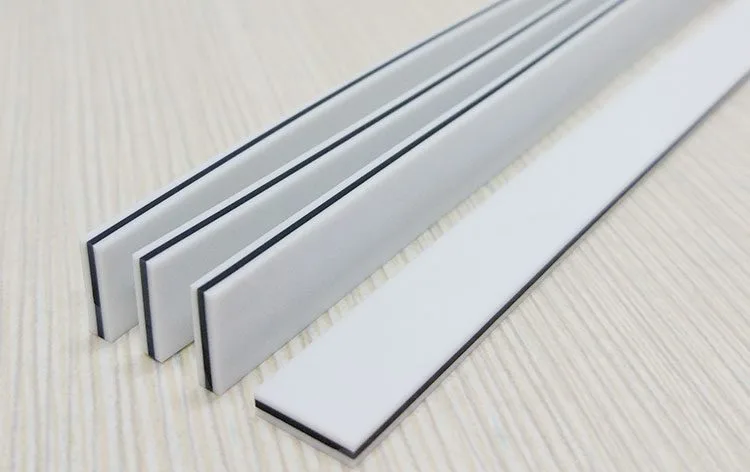

Los conectores de tira cebra tipo YCD están soportados por caucho de silicona aislante en ambos lados de la capa totalmente conductora, que puede cumplir con aplicaciones con requisitos de aislamiento exigentes.
Al mismo tiempo, debido a que la capa aislante es más blanda que la capa totalmente conductora, se puede lograr un buen rendimiento de contacto en aplicaciones prácticas con sólo una pequeña fuerza de compresión.
El revestimiento aislante del conector de caucho conductor tipo YCD es de silicona de color natural (transparente), también se puede fabricar de acuerdo con los requisitos de blanco, verde y otros colores.
La estructura del tipo YCS y del tipo YCD es básicamente la misma, pero el revestimiento aislante del tipo YCS tiene solo un lado, mientras que el revestimiento aislante del tipo YCD tiene dos lados.
Para garantizar que los conectores de caucho conductivo se fabriquen correctamente, las convenciones de nomenclatura son las siguientes:
La elasticidad superior de los conectores de tira de cebra puede evitar eficazmente el riesgo de un buen contacto con los componentes debido a la deformación por envejecimiento y la caída accidental de las piezas estructurales durante el uso de equipos electrónicos, pero con la deformación de las piezas estructurales y el cambio de la fuerza de compresión, la relación de compresión y la resistencia de los conectores de caucho conductor también cambiarán, y es necesario tenerlo en cuenta al configurar las piezas estructurales y los conectores de tira de cebra. Como sigue:
Estría: YCD 10×5× 2,5 mm CW0.8
Relación entre fuerza de compresión y relación de compresión.
Relación resistencia versus compresión
R = Valor de resistencia (Ω)
CW = Ancho conductivo (mm)
L = Longitud conductora (mm)
H = Altura conductora (mm)
ρ = resistividad del volumen (Ω·cm)
El proceso de prueba debe mantener una relación de compresión de >5 % para obtener resultados de prueba precisos.
F = Fuerza de compresión (g)
D = Relación de compresión D = (H-H1) ÷ H
E0 = Módulo de elasticidad de la capa totalmente conductora 3,5 MPa
E1 = Módulo de elasticidad del revestimiento aislante 1,1 MPa
H = Altura del conector de goma conductora (mm)
W = Ancho del conector de goma conductora (mm)
CW = Ancho de capa totalmente conductora (mm)
W1 = Ancho del revestimiento aislante (mm) W2 = W-W1
L = Longitud del conector de goma conductora (mm)
Estándar de implementación: GB2439, GB/T528
| Proyecto | Valores de especificación | ||
| Material | capa conductora | Forro aislante | |
| Caucho de silicona conductor | Silástico | ||
| Rutina | Baja resistencia | Rutina | |
| Dureza(A) | 65±5 | 70±5 | 30±5 |
| Resistividad de volumen(Ω·cm) | <6 | <3 | >1012 |
| Resistencia a la tracción (mPa) | >4 | >5 | >4 |
| Alargamiento(%) | >100 | >150 | >300 |
| Resistencia al desgarro (N/mm) | >8 | >12 | >12 |
| Color | Negro | Transparente/blanco | |
| Temperatura de funcionamiento | Humedad de funcionamiento (%) 25 ℃ | Corriente máxima utilizada (mA/mm2) | |
| Mínimo | Máximo | ||
| -50 | 150 | 85 | 2.5 |
