Tira de cebra de silicona conductora patentada con estructura compuesta multicapa

Descripción general del producto

Los conectores de caucho conductor multicapa son una serie de nuevos conectores de caucho conductor desarrollados y producidos por ES. A diferencia de los conectores de caucho conductor convencionales con una sola capa de cebra conductora, los nuevos conectores de caucho conductor pueden tener 2, 3 o incluso más capas de capa de cebra conductora para satisfacer las necesidades del diseño de circuito multirredundante de nuevos equipos electrónicos, utilizados principalmente en protección a prueba de manipulaciones de equipos electrónicos y conexión de circuitos entre PCB.

En la actualidad, la tecnología de conector de caucho conductor multicapa, ES ha sido autorizada por la nueva tecnología de patente nacional, hemos desarrollado tipo YN, tipo YNS, tipo YNP, tipo YM y otros modelos de conectores conductores multicapa que se han producido en masa con éxito, para que varios clientes resuelvan el problema del diseño de circuito multiredundante.

Ventajas principales

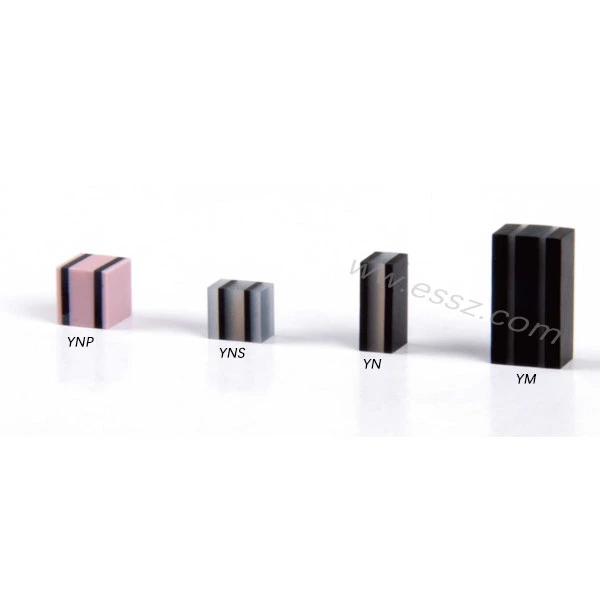

1. Cuatro plataformas, un socio de ingeniería: YNP, YNS, YN, YM: cuatro arquitecturas distintas de franja de cebra que cubren conducción aislada de dos y cuatro lados, de paso ultrafino y de rejilla cruzada. No adaptas tu diseño a un catálogo limitado. Usted elige la plataforma que se adapta a su desafío de enrutamiento de señal y nosotros la moldeamos a medida a partir de ahí.

2. Patentes nacionales chinas, calidad verificada: Nuestras tecnologías de tiras de cebra conductoras están protegidas por patentes nacionales chinas: reconocimiento formal de la investigación y el desarrollo y la innovación de procesos detrás de nuestros compuestos, moldeado y control de calidad. Para los equipos de adquisiciones, eso significa una credencial de proveedor que se verifica bajo auditoría.

3. Fabricación interna de moldes, verdadero resultado personalizado: forma, color, dimensiones, paso, dureza: no subcontratamos herramientas y no impulsamos formas originales. Nuestro taller de moldes se adapta a sus especificaciones, las muestras se envían rápidamente y los ciclos de iteración son cortos. Lo no estándar es nuestro estándar.

Aplicación y servicio personalizado

1.Compatibilidad industrial:

Imágenes y diagnóstico médicos: módulos de visualización de ultrasonido, matrices LCD de monitores de pacientes, lecturas de instrumentos de diagnóstico portátiles

Instrumentos de precisión industrial: lecturas de calibre digitales, pantallas de medición multicanal, paneles HMI de control de procesos

Electrónica automotriz: pantallas de tablero curvas, módulos de control en el volante, enlaces de monitor de cámara de visión lateral

Electrónica de consumo: pantallas de dispositivos portátiles, controles remotos inteligentes, dispositivos de medición portátiles

Aeroespacial y defensa: grupos de instrumentos en la cabina, terminales portátiles resistentes, interfaces de visualización de aviónica

2.Escenarios de aplicación de productos principales:

Interconexión multidireccional de PCB a LCD: rutas de contacto verticales y laterales en un solo componente, eliminando placas secundarias

Conjuntos de pantalla con espacio limitado: conducción de borde a borde donde la orientación del conector está restringida o no es estándar

Unión de pantalla curva o irregular: el cuerpo de silicona adaptable se adapta a superficies de montaje no planas sin pérdida de señal

Contacto de pantalla multisegmento de alta densidad: arquitecturas de paso fino y de cuadrícula cruzada para diseños multicanal sin diafonía

Información de personalización y pedidos

1.Productos totalmente personalizados:Todos los productos ES Silicone se fabrican a medida según los requisitos del cliente.

2.Requisitos de cantidad mínima de pedido:La cantidad mínima de pedido varía según la categoría de producto, la estructura y los requisitos de producción. Normalmente, los pedidos empiezan a partir de 100 unidades.

3.Prototipo y producción en masa:Apoyamos la validación de prototipos antes de la producción en masa. Se aplican tarifas de prototipo razonables y pueden acreditarse para proyectos calificados.

4.Soporte de ingeniería:Nuestro equipo de ingeniería proporciona evaluación DFM para optimizar la viabilidad del producto y garantizar una producción estable.

5.Más casos de proyectos:Los ejemplos de sitios web representan proyectos seleccionados no confidenciales. Contáctenos para aplicaciones y soluciones más personalizadas.

6.Obtenga más información sobre la silicona ES:Descubra nuestras capacidades y flujo de trabajo a través deQuienes somosyCómo trabajamos.
